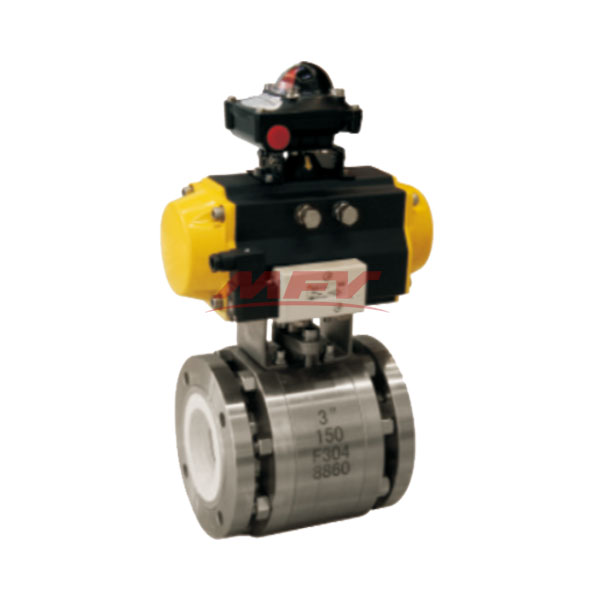

氣動陶瓷球閥
氣動陶瓷球閥
公稱通徑：DN15~200mm
公稱壓力：1.0-10.0 Mpa
適用溫度：≤200 ℃
主要材質：碳鋼(WCB)、不銹鋼(CF8、CF8M)
適用介質：顆粒纖維介質、強腐蝕介質
廣泛應用：電力、石油、化工等管路系統上啟閉裝置。
概述
本公司專線生產的陶瓷球閥耐腐蝕、耐磨損、耐沖蝕等特點。是顆粒纖維介質、強腐蝕介質中的可靠選擇！
（1）所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度高（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
（2）球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
（3）徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
（4）陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高。使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
（5）用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中。
主要外形和連接尺寸
通徑 | L | D | K | D1 | n-Φd | b | f | H | W | |
mm | in | |||||||||
15 | 1/2″ | 130 | 95 | 65 | 46 | 4-Φ14 | 14 | 2 | 190 | 196 |
20 | 3/4″ | 140 | 105 | 75 | 56 | 4-Φ14 | 16 | 2 | 195 | 196 |
25 | 1″ | 150 | 115 | 85 | 64 | 4-Φ14 | 16 | 2 | 210 | 196 |
32 | 1 1/4″ | 165 | 135 | 100 | 76 | 4-Φ18 | 18 | 3 | 220 | 196 |
40 | 1 1/2″ | 180 | 145 | 110 | 84 | 4-Φ18 | 18 | 3 | 230 | 196 |
50 | 2″ | 200 | 160 | 125 | 99 | 4-Φ18 | 20 | 3 | 265 | 196 |
65 | 2 1/2″ | 220 | 180 | 145 | 118 | 4-Φ18 | 22 | 3 | 300 | 255 |
80 | 3″ | 250 | 195 | 160 | 132 | 8-Φ18 | 24 | 3 | 325 | 255 |
100 | 4″ | 280 | 235 | 190 | 156 | 8-Φ22 | 24 | 3 | 350 | 255 |
125 | 5″ | 320 | 270 | 220 | 184 | 8-Φ26 | 26 | 3 | 375 | 255 |
150 | 6″ | 360 | 300 | 250 | 211 | 8-Φ26 | 28 | 3 | 420 | 255 |
200 | 8″ | 400 | 360 | 310 | 274 | 12-Φ26 | 30 | 3 | 460 | 255 |
|
